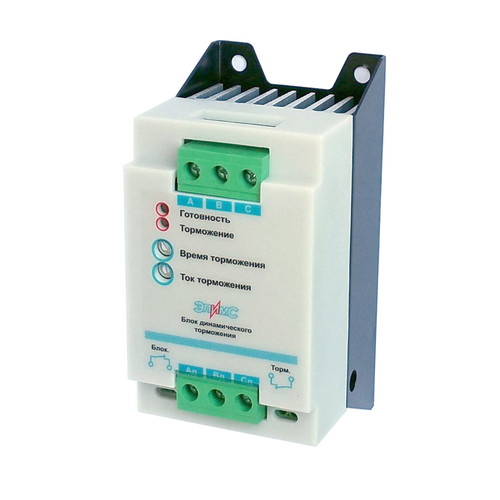

Блок динамического торможения БДТ
Блок торможения БДТ предназначен для торможения асинхронного электродвигателя с короткозамкнутым ротором постоянным током.
БДТ допускает работу асинхронного электродвигателя в повторно-кратковременном режиме (S 3) по ГОСТ 183-745 с частотой до 360 раз в час и ПВ 40%.
БДТ обеспечивает торможение однофазным однополупериодным током.
Блок питается от сети переменного тока напряжением 380 В, частоты 50 Гц и обеспечивает торможение электродвигателей до 30 кВт.
Устройство БДТ состоит из основного тиристора, тиристора формирования тока (силовая часть) и платы управления.
СФЕРЫ ПРИМЕНЕНИЯ:
- Станки
- Вентиляторы
- Промышленное оборудование
Плавность пуска обеспечивается при помощи увеличения напряжения статора АД, принудительный останов - созданием однонаправленного тока двух фаз статора.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
- Ток торможения 0,5- 2 Iн
- Динамическое торможение постоянным током 0,6 – 8 сек
УСТРОЙСТВО ОБЕСПЕЧИВАЕТ:
- Регулирование тока торможения
УСТРОЙСТВО ИМЕЕТ СЛЕДУЮЩИЕ ВИДЫ ЗАЩИТ:
- Защита от перегрева устройства
| Тип устройства | Pдв, кВт | Iдв, А | Uдв, В | Габаритные размеры: Ш х В х Г, мм |
| БДТ-010 | 4 | 10 | 380 | 70x140x75 |
| БДТ-025 | 11 | 25 | 70x140x75 | |
| БДТ-040 | 22 | 40 | 161x250x115 | |
| БДТ-063 | 30 | 63 | 161x250x115 | |
| БДТ-080 | 40 | 80 | 260х220х310 | |
| БДТ-100 | 50 | 100 | 260х220х310 | |

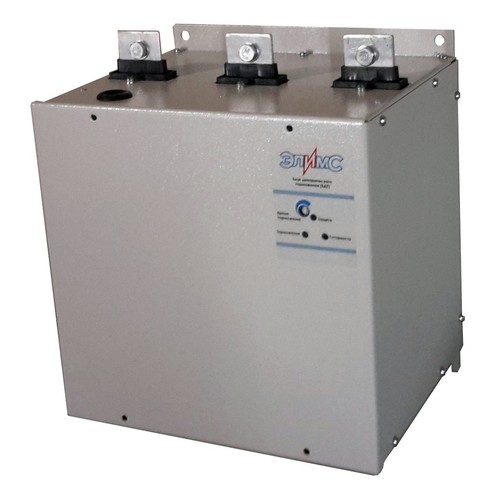

| БДТ-160 | 80 | 160 | 260х220х310 | |
| БДТ-250 | 125 | 250 | 260х220х310 |
